Taidacent L298N 모터 드라이브 DC 스테퍼 모터 드라이버 지능형 자동차 로봇 액세서리 L298N DC 듀얼 H 브리지 모터 컨트롤러

FOB 참조 가격:최근 가격 확인
  • 50 - 499 개
    US$2.55
  • >=500 개
    US$2.15
리드 타임::
수량(개) 1 - 1000 >1000
예상 시간(일) 7 양도 가능
커스터마이징:
개인 맞춤 포장 (Min. Order: 2 개)
샘플:
US$2.55 /개 | 1 개 (최소.) | 샘플 구매하기
신고 의심스러운 활동
개요
빠른 세부 사항
D/ C:
새로운
포장:
SMD
모델 번호:
L298N
유형:
모터 드라이브
유명 상표:
원래 브랜드
원래 장소:
Guangdong, China
品名:
IC 브리지 드라이버 PAR 15 MULTIWATT
전압 고장:
적용
주파수-스위칭:
없음
전력 (W):
없음
작동 온도:
-40 °C ~ 150 °C (TJ)
마운트 유형:
구멍
전압-공급 (최소):
없음
전압-공급 (최대):
없음
전압-출력:
없음
전류-출력/채널:
없음
주파수:
없음
응용프로그램:
DC 모터 릴레이, 솔레노이드, 스테퍼 모터
전류-출력 (최대):
없음
전류-공급:
없음
전압 공급:
4.5 V ~ 7 V
주파수-최대:
없음
전원 최대:
없음
공차:
없음
기능:
없음
전압 공급-내부:
없음
주파수 컷오프 또는 센터:
없음
전류 누설 (off) (최대):
없음
절연 전원:
없음
고립:
없음
출력 높은 낮은:
없음
전류-피크 출력:
2A
전압 앞으로 (Vf) (Typ):
없음
전류 DC 앞으로 () (최대):
없음
현재 이동 비율 (분):
없음
현재 이동 비율 (최대):
없음
전압-출력 (최대):
없음
전압 국가에:
없음
정적 dV/dt (최소):
없음
현재 LED 트리거 (Ift) (최대):
없음
현재 국가 ((RMS) (최대):
없음
임피던스:
없음
임피던스-언밸런스/균형:
없음
LO 주파수:
없음
RF 주파수:
없음
입력 범위:
없음
출력 전력:
없음
주파수 (낮은/높은):
없음
크기/치수:
없음
변조 또는 프로토콜:
없음
공용영역:
없음
전원 출력:
없음
메모리 크기:
없음
프로토콜:
없음
변조:
없음
직렬 인터페이스:
없음
GPIO:
없음
활용 IC/부품:
없음
작풍:
없음
기억 유형:
적용
쓰기 메모리:
없음
저항 (옴):
없음
전원 공급 범위:
+ 7 V ~ + 35 V
FET 유형:
적용
입력 유형:
적용
출력 유형:
적용
规格:
적용
표준:
적용
공급 능력
공급 능력:
1000 Piece/Pieces per Week
포장 및 배송
패키지 정보
표준 상자 패키지
포트
Shenzhen
리드 타임: :
수량(Pieces) 1 - 1000 >1000
예상 시간(일) 7 추후 협상
Taidacent L298N 모터 드라이브 DC 스테퍼 모터 드라이버 지능형 자동차 로봇 액세서리 L298N DC 듀얼 H 브리지 모터 컨트롤러
제품 설명
1
드라이버 칩: L298N 듀얼 H 브리지 DC 모터 드라이버 칩
2
드라이브 부품 끝 전력 공급 범위 Vs: + 5 V + 35 V; 필요가 전원 내부 보드 전원 공급 범위 대: + 7 V ~ + 35 V
3
드라이브 부품 피크 현재 Io: 2A
4
논리 부품 끝 전력 공급 범위 Vss: + 5 V + 7 V 충전 가능 내에서 보드 + 5 V)
5
논리 부품 동작 전류 범위: 0 ~ 36mA
6
제어 신호 입력 전압 범위: 레벨: 0.3V ≤Vin≤ 1.5V 하이 레벨: 2.3V ≤Vin≤Vss
7
활성화 신호 입력 전압 범위: 레벨: 0.3 ≤Vin≤ 1.5V (제어 신호 잘못되었습니다)
높은 수준: 2.3V ≤Vin≤Vss (제어 신호 유효한)
8
최대 전력 소비: 20W (온도 T = 75 ℃)
9
저장 온도: -25 ℃ ~ + 130 ℃
10
드라이브 플레이트 크기: 53mm * 43mm
11
드라이브 플레이트 무게: 35g
12
다른 확장: 방향 표시기, 논리 부품 보드의 전기 인터페이스.

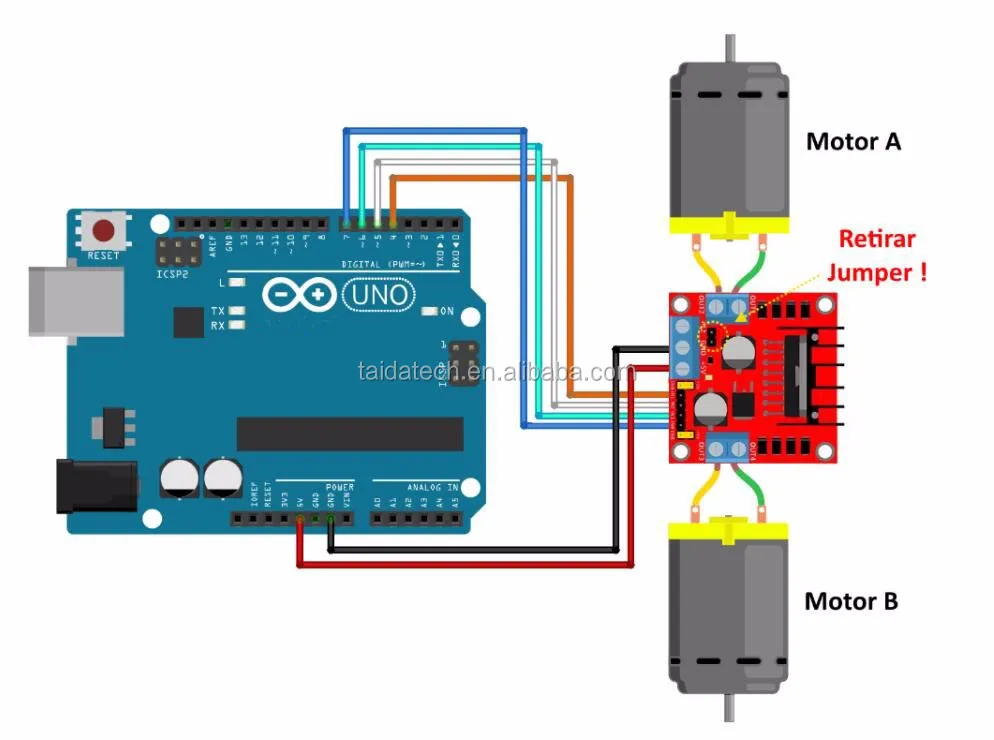

The L298N H 브리지 모듈은 사용 모터 가지고 전압 사이의 5 35V DC. 함께 모듈 사용 튜토리얼, 또한 온보드 5V 규칙 그래서 당신의 공급 전압 12V, 또한 소스 5V.

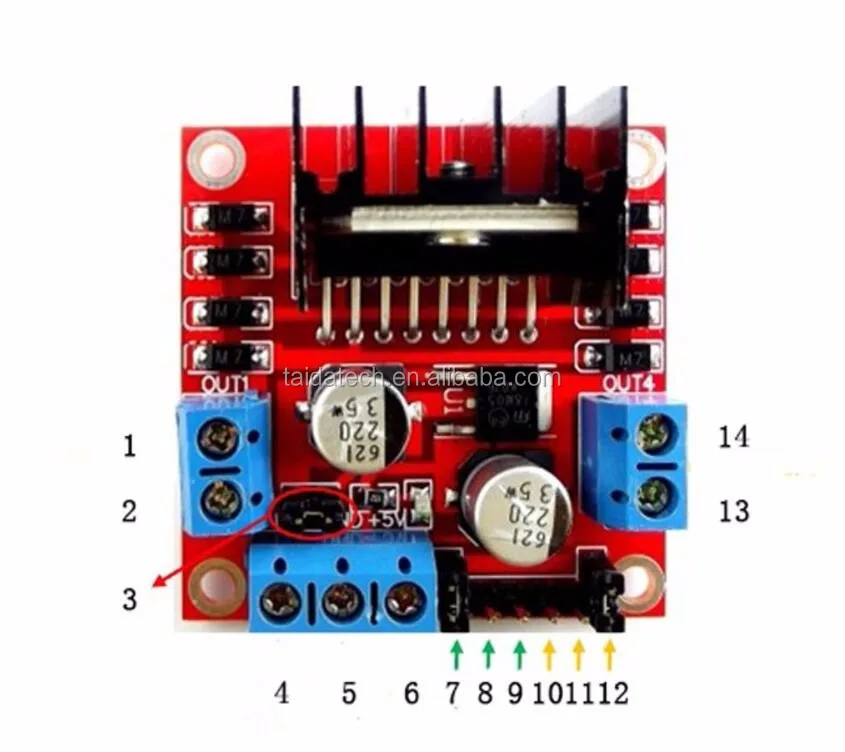

1.DC 모터 1 "+ 또는 스테퍼 모터 +
2.DC 모터 1 "-또는 스테퍼 모터 A
3.12V 점퍼-이 사용하여 공급 전압 이상 12V DC. 이 전원 온보드 5V 레귤레이터
4. 연결 모터 공급 전압 여기 최대 35V DC. 제거 12V 점퍼 경우> 12V DC
5.GND
6.5V 출력 경우 12V 점퍼 장소
7.DC 모터 1 가능하게 점퍼. 이 장소에 때 스테퍼 모터. 연결 PWM 출력 DC 모터 속도 제어.
8.IN1
9.IN2
10.IN3
11.IN4
12.DC 모터 2 가능하게 점퍼. 이 장소에 때 스테퍼 모터. 연결 PWM 출력 DC 모터 속도 제어.
13.DC 모터 2 "+ 또는 스테퍼 모터 B +
14.DC 모터 2 "-또는 스테퍼 모터 B

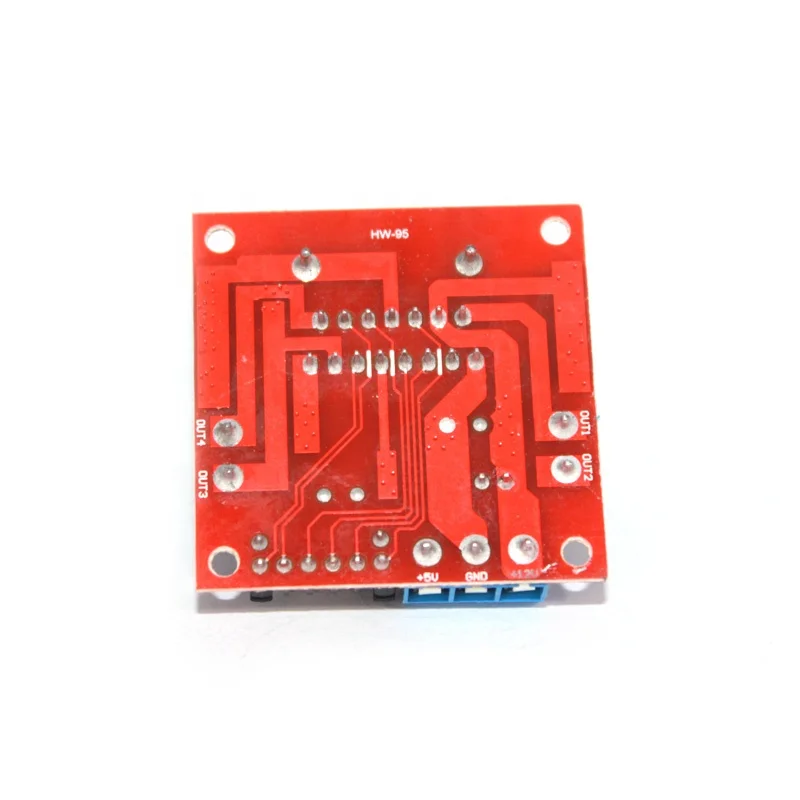

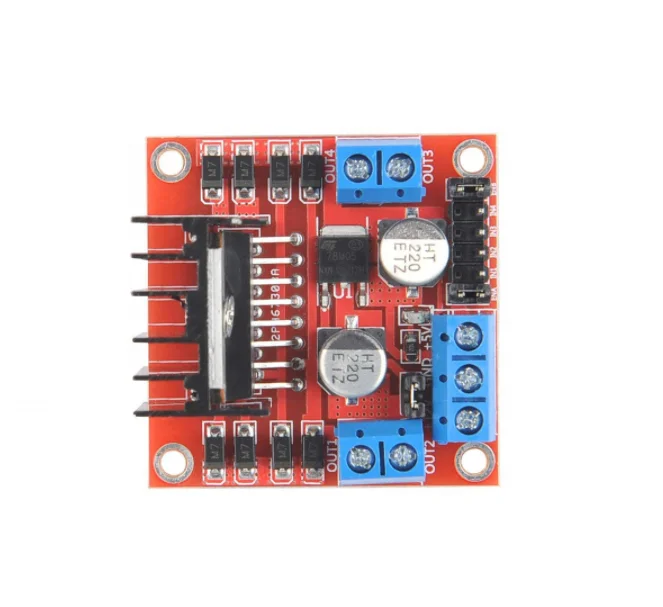

세부 이미지
